TV CINA BAGIAN KIRI KANAN LAYAR AGAK GELAP

Gambar ada gangguan garis-2 blangking dan bagian kiri-kanan layar agak gelap


KASUS :

• TV China model lama dengan LA76810A
• Gambar kabur disertai garis-garis blangking dan sisi bagian kanan –kiri layar agak gelap.
• VR screen diajust tidak menyelesaikan masalah.

TINDAKAN :

• Pertama kecurigaan jatuh pada tegangan 180v.......Cek tegangan 180v normal......cek elko dengan ESR meter OK
• Kemudian cek semua elko pada bagian sekunder power suply dengan ESR meter......bagus semua
• Maka analisa kami jatuh pada IC LA76810A .........dan setelah IC diganti.........ternyata masalah tetap sama saja.

SOLUSI :

• Kami berkeyakinan bahwa penyebab adalah masalah elko. Oleh karena itu secara bodoh-bodohan kami cek saja semua elko yang ada dengan ESR meter.

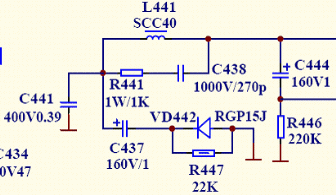

• Dan akhirnya kerja membuahkan hasil. Ternyata elko kecil ( C444 seperti pd gambar)  pada sirkit daerah horisontal-out yang kering.


Catatan :

• Kalau elko kecil C437 bermasalah atau dilepas biasanya tidak berpengaruh pada tampilan gambar.
